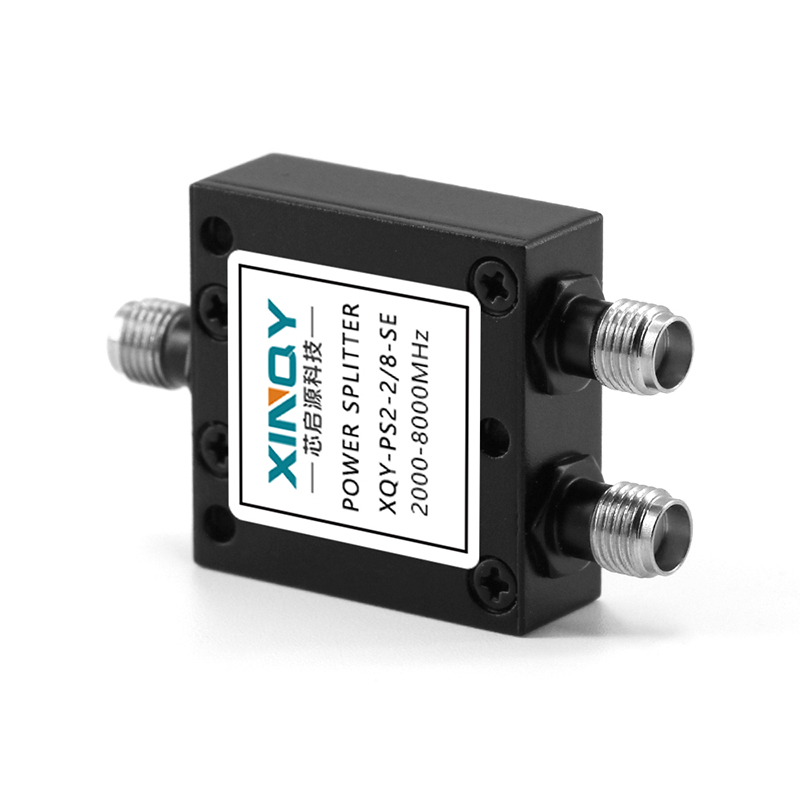

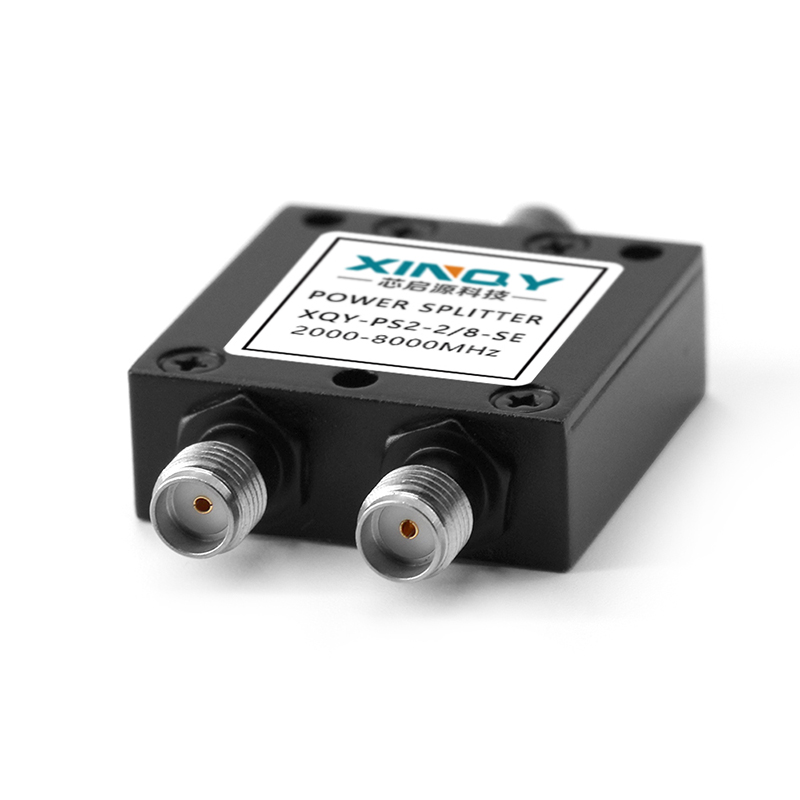

一分二功分器/合路器

XQY-PS2-2/8-SE

【产品名称】一分二微带功分器/合路器

【频率范围】2000~8000MHz

【接头类型】SMA型母头-不锈钢

【表面处理】黑色烤漆

【外形尺寸】28*28*10mm

【定制服务】连接器类型、频率均可定制

详情内容请向下滑动查看↓↓↓



详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载
订购咨询 关注芯启源
快速下单

产品指标

项目/Project指标/Indicators
频率范围 Frequency Range

2000~8000MHz

插入损耗 Insertion Loss≤0.6 dB（未含理论损耗 Excluding theoretical loss 3.0 dB）
合路端驻波 Combined port VSWRTyp.1.16 / Max.1.25
分配端驻波 Distribution port VSWRTyp.1.14 / Max.1.20
隔离度 IsolationTyp.28dB / Min.20dB
幅度平衡 Amplitude Balance
≤ 0.2dB
相位平衡 Phase Balance±3°
阻抗 Impedance50 Ohms
端口接头 Input/Output ConnectorsSMA-Female
承受功率 Power RatingSplitter 30W（功分器用时）；Combiner 2W（合路器用时）
工作温度 Operation Temperature-45℃ ~ +85℃
表面处理 Surface Finishing黑色烤漆 Black Paint
外形尺寸 Outline Dimensions28*28*10mm
重量 Weight21g

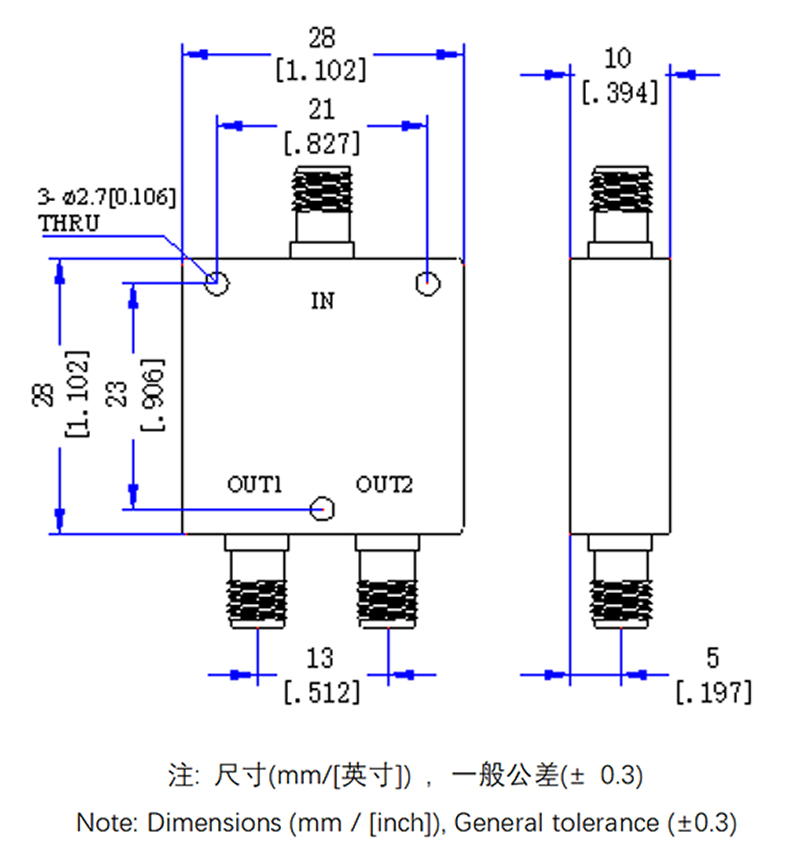

产品规格

627e534323958.jpg/

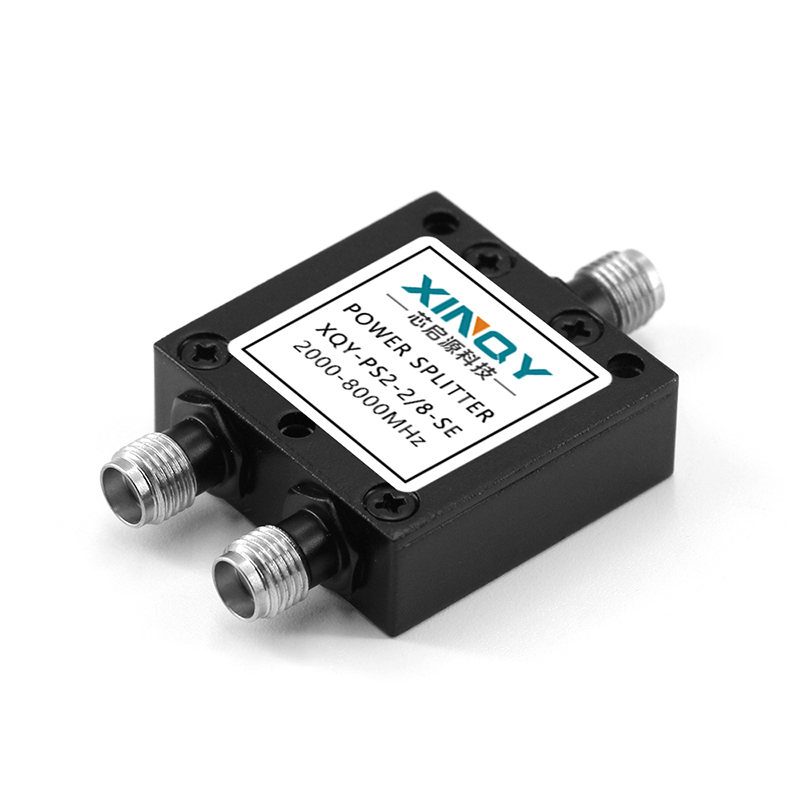

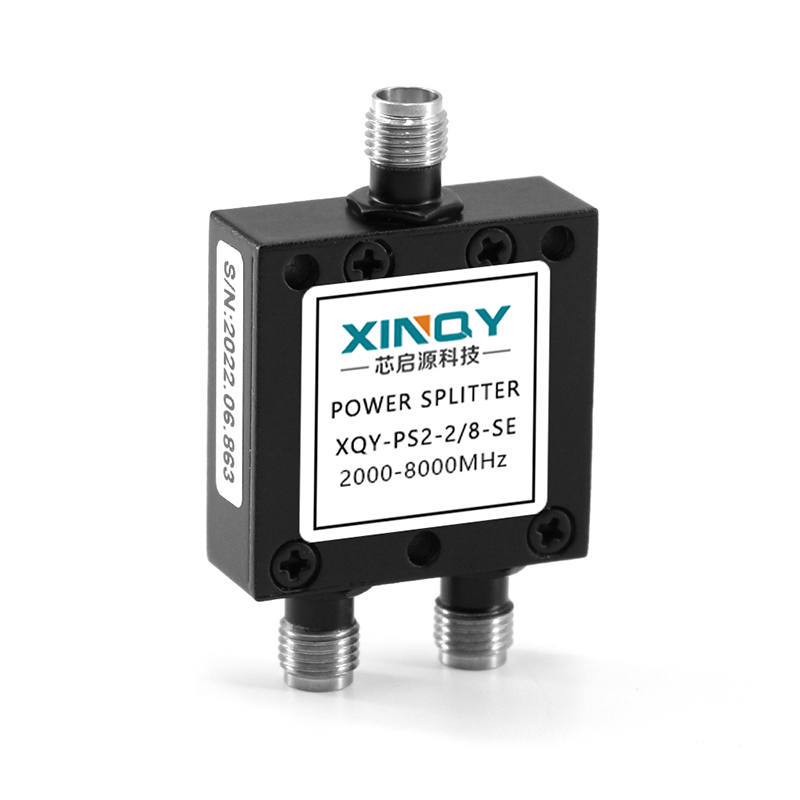

产品细节

  • 产品优势

    产品内部釆用优质高频板材以及精密的内腔设计，完全自主设计研发、生产，指标优异、低驻波、低插损、高隔离、耐腐蚀、高机械可靠性

  • 外壳工艺

    外壳釆用铝合金烤漆工艺，具有较高的机械可靠性、耐磨 性、耐腐蚀性

  • 连接器

    自主研发设计、生产的高频不锈钢连接器，耐磨损、耐腐 蚀、使用寿命长

  • 指标定义

    可定制频率范围、插入损耗、驻波比等指标，可定制连接器类型
